FFU風機過濾單元選用及注意事項

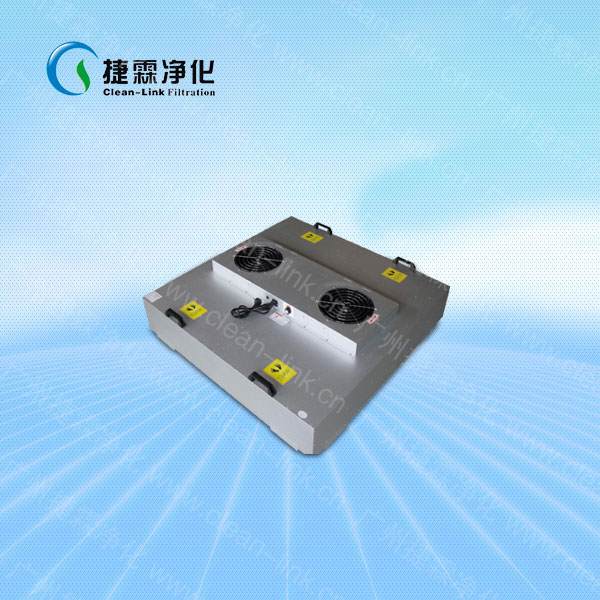

風機過濾單元( Fan Filter Units),簡稱FFU。是一種自帶動力具有過濾功能的末端送風裝置;風機從頂部將空氣吸入并經 HEPA 過濾，過濾后將潔凈空氣從出風面均勻送出;為潔凈環境提供潔凈空氣和微粒過濾控制，風機過濾單元可模組化連接使用。滿足不同企業和科研單位對不同潔凈環境的需求。

一、FFU的使用注意事項

風機過濾器單元簡稱為“FFU”是一個自帶送風機(無殼風機)的高效過濾器送風口,它與其專用龍骨系統、加壓風機、冷卻盤管、新風系統以及專用燈具共同組成了FFU系統。也就是將風機和過濾器(高效過濾器或超高效過濾器)組合在一起構成自身能提供動力的末端凈化設備。過去在潔凈工程中常用的帶風機的高效過濾器的送風口,自凈器,層流罩等都是FFU的一種。在選擇及安裝FFU應注意以下問題。

1.1 噪音控制

FFU的風機一般為幾臺甚至幾十臺并聯使用,當設計時要考慮FFU噪音的疊加,保證《潔凈室廠房設計規范GB50073-2001》中明確規定“潔凈室內的噪音級(空態),非單向流潔凈室不應大于60dB,單向流、混合流潔凈室不應大于65dB”的要求。因此在選擇風機時最好選擇高性能、壓出式、直驅后徑向葉片風機,這樣可以降低整體噪音。

1.2 風機外殼的選擇

在選擇FFU風機外殼結構的時候,不但要考慮避免風機泄漏和消除運輸與搬運期間帶來的損壞,而且還要考慮能用消毒劑消毒,以及FFU使用的環境,因此最好選用不銹鋼或鋁合金的材料作外殼。

1.3 龍骨架的選用

由于FFU的風機過濾機組是直接安裝在天花板骨架間,為了使過濾器既要更換簡便快捷,又要使FFU的風機運行保持平衡,減少安裝失衡的機率。因此一般考慮專業配套的龍骨架。這種龍骨架是采用機械冷軋成特殊幾何形狀(U形)的型鋼,金屬表面根據其環境不同,進行防腐處理(如靜電噴涂、熱冷鍍鋅、環氧等),可以即保證了與之相似槽鋼的強度,又滿足了FFU運行的需求。

1.4 控制方式的選擇

目前FFU一般采用單相多速交流電機、三相多速交流電機和直流電機。電機的供電電壓大致有110V、220V、270V、380V四種。其控制方式主要分為以下幾種:

(1)多檔開關控制系統:此系統只包括FFU自帶的一個調速開關和一個電源開關。由于控制元件為FFU自帶,分布在潔凈室吊頂內的各個位置,工作人員必須在現場通過撥擋開關來調節FFU,控制起來極不方便,而且FFU的風速可調范圍有限,僅限于幾檔。采用多檔開關控制方式優點是控制簡單、成本低,但存在許多缺陷:比如:能耗大、不能平滑調速、沒有反饋信號、不能實現靈活的組群控制等

(2)連續速度調節控制:此系統連續速度調節控制與多檔開關控制方式相比,多了一個連續速度調節器,使FFU風機轉速連續可調,但同時也犧牲了電機效率,使其能耗比多檔開關控制方式還要高。

(3)計算機控制:此系統與前面兩種方式相比,計算機控制方式先進的功能:不但可以采用集散型控制方式,能夠很方便的實現FFU的集中監測和控制,而且還可以方便的實現FFU的單臺、多臺及分區控制。另外可以設置控制系統預留通信接口,可與上位機或網絡進行通訊,從而實現遠程通信和管理功能。

(4)遙控控制:此系統遙控控制方式作為計算機控制方式的一種補充,可使用遙控器對每臺FFU進行控制,與計算機控制方式相輔相成。這幾種控制方式在選擇時要根據實際情況進行選用。

二. FFU有什么特點

1.高效率、低噪音渦輪風扇

電腦三維建模，仿真分析，效率更高、噪音更低。

2.外觀美觀、人性化設計

加裝不銹鋼提手，安裝搬運方便，邊角圓角設計，無壓痕折彎。

3.體貼、便利性設計

機體上設計有安裝踏板，讓機體安裝，維修時更方便。加裝不銹鋼提供。

4.高性能低噪音風機

采用多翼式的渦輪節能風機，超低噪音，風壓擴散均勻，出風面網速均勻穩定，功耗低，運行成本低，工作壽命長達8萬小時以上。

5.多重安全防護

觸摸式控制板，無機械按鍵開關，單鍵感應，安全可靠，過流、過壓、過熱保護。

6.輕量、薄型化機體

不含濾網，機體厚度公23cm、重僅25KG，天花板較低的場所也能適用。

7.優化的內部均流設計

保證FFU面網速均勻度偏差小于±10%。

8.彈性、多元化設計

除標準機種外，可客戶需求，制作不同規格的非標產品。如：濾網種類、笨體材質等變更。

9.功能多樣的選配件
